Das Ziel:
- produktionsspezifische Lüftung mit Luftbefeuchtung
- betriebssichere Kälte- und Druckluftversorgung
- integrierte Trafostation
Der Ansatz:
Verwendung von ausfallsicherer und effizienter Technik
Die besondere Herausforderung:
- Planung nach Vaastu, die indische Wissenschaft der Architektur
- Realisierung in kürzester Zeit
- hohe Anforderung an die Wirtschaftlichkeit
Die Lösung:
Im Raum Freiburg wurde für einen Automobilzulieferer eine Produktionshalle mit angegliedertem Verwaltungstrakt errichtet. Die Produktionshalle hat eine Fläche von ca. 3.500 m². Die Geschoßfläche des Verwaltungstraktes inklusive der Technik- und Infrastrukturräume beträgt ca. 1.800 m². Die technische Gebäudeausstattung (TGA) umfasst:

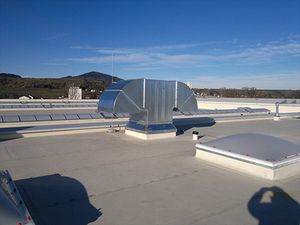

Lüftung mit Luftbefeuchter:
Luftaustauschvolumen: Produktionshalle: ca. 60.000 m³/h
Verwaltungstrakt: ca. 3.000 m³/h
Heizung:
Beheizung und Warmwasserbereitung mit 700 kW Gaskessel.
Sanitär:
Sanitäre Anlagen mit besonderen Hygieneanforderungen für Brauch- und Trinkwasser.
Kälteversorgung:
Für den Produktionsprozess werden ca. 600 kW Prozesskälte benötigt.
Druckluft:
Über einen luftgekühlten, frequenzgeregelten Kompressor werden ca. 6 m³/min Druckluft bei 10 bar produziert. Das Druckluftnetz ist komplett öl- und silikonfrei. Weiterhin wurde über erdverlegte Leitungen eine Verbindung zum Bestandsnetz am Standort geschaffen. Über eine neu eingerichtete übergeordnete Steuerung können der neue Kompressor sowie die bestehenden 6 Kompressoren geregelt werden.
Elektro- und Energietechnik:
Das gesamte Gebäude wird durch einen Mittelspannungstransformator mit einer Gesamtleistung von 2,5 MVA versorgt. Die Notbeleuchtung in den Hallen erfolgt mit Hilfe einer zentralen Batterieanlage.
Der Leistungsumfang für Umwelttechnik Bojahr:
- Planung und Genehmigung
- Ausschreibung und Vergabe
- Bauleitung
Das Ergebnis:
Planung und Realisierung des Projekts in Rekordgeschwindigkeit
