Neubau eines Gewerbeprojektes in Tettnang

Neubau eines Gewerbeprojektes mit Verwaltungsteil (TGA)

In Tettnang wurde die Fachplanung TGA (technische Gebäudeausrüstung) für ein Gewerbeprojekt mit Produktionshalle und Büros durchgeführt.

Das Ziel

  • ansprechende und funktionale Ausstattung auf dem Stand der Technik
  • Ver- und Entsorgungsleitungen sowie Gebäudetechnik für alle Anlagenteile und Gebäude

Der Ansatz

Umfassende Planung aller Gewerke der technischen                                                                             Gebäudeausrüstung inkl. Elektrotechnik aus einer Hand.

Die schlaue Lösung

Heizung und Kühlung:

Bürogebäude über Heiz- und Kühldecke beheizt bzw. gekühlt.

In der Produktionshalle wird über Lufterhitzer geheizt.

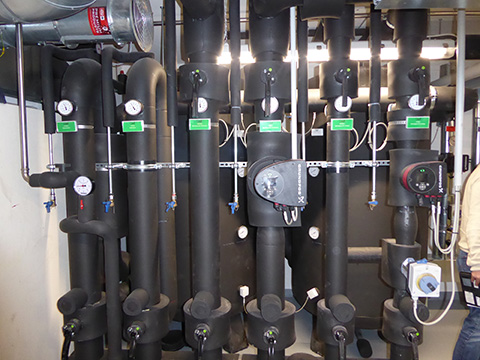

Warmwasserkesselanlage besteht aus einer Sole/Wasser-Wärmepumpe als Grundlast mit Wärme- und Kälte-Pufferspeicher sowie ein Gas-Brennwertkessel (400 kW) für die Spitzenlasten.

Lüftung:

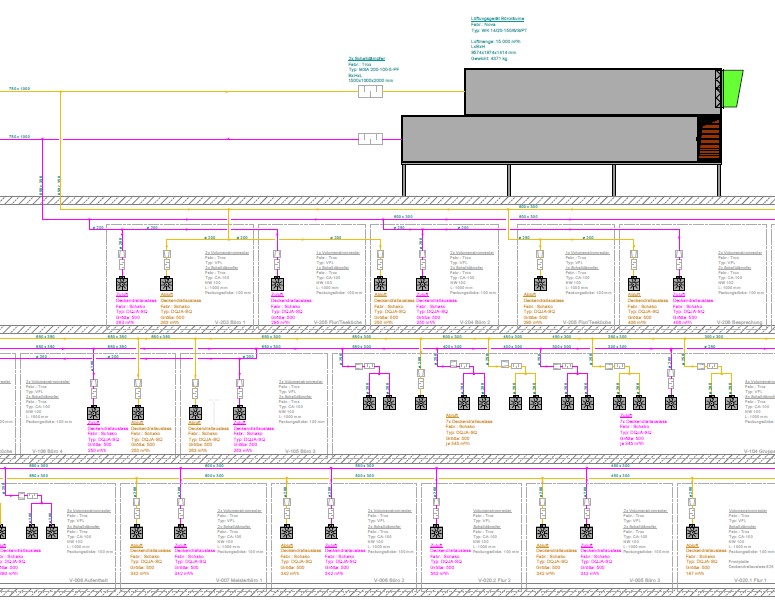

Im Bürogebäude wird über ein kombiniertes Zu- und Abluftgerät mit Wärmerückgewinnung und Befeuchtung klimatisiert.

Elektro:

Kundeneigene Trafostation.

NSHV-Verteilung.

Einbindung der Heiz-/Kühldeckenregelung in KNX-System.

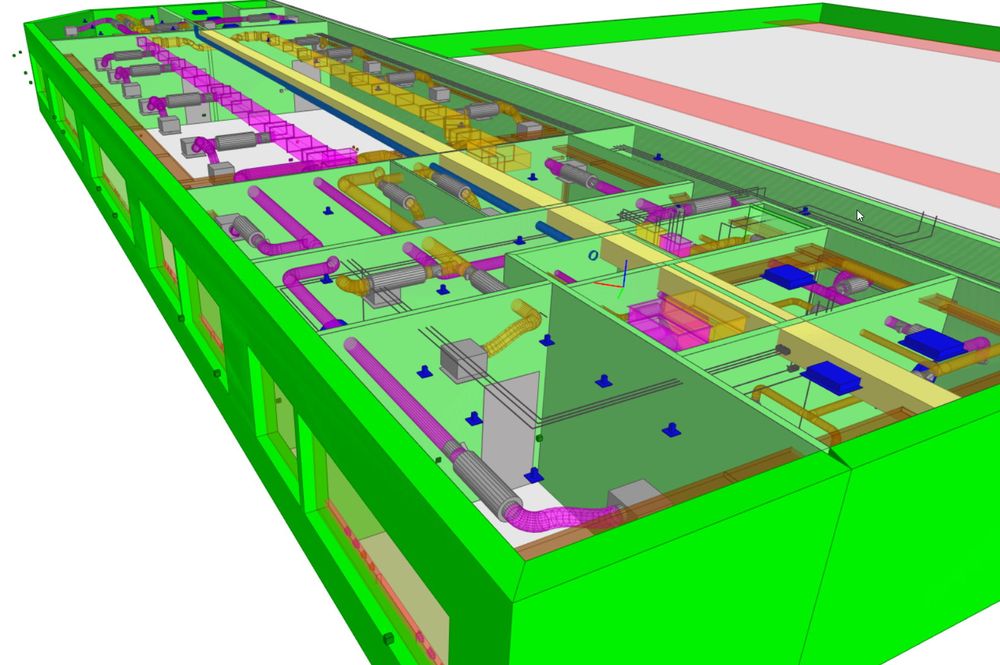

Detailgetreue Planung von Leerrohr- und Kanalinstallation in Sichtbetonwänden.

Erstellung einer KNX-Funktionsmatrix zur Veranschaulichung der Schalt- und Regelungsfunktionen.

Der Leistungsumfang für Umwelttechnik Bojahr

Planung, Berechnung und Ausschreibung der Gewerke:

  • Heizung
  • Lüftung
  • Kühlung
  • Sanitär
  • Druckluft
  • Elektro
  • MSR

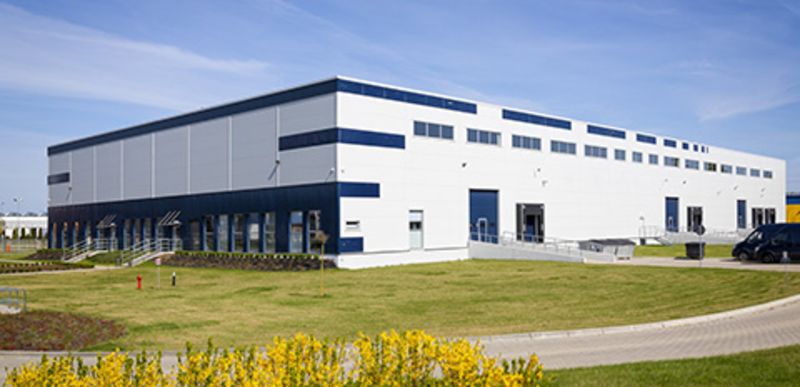

Produktionshalle mit einer Grundfläche von 1.900 m², einer Höhe von 9,10 m und ein dreigeschossiges Bürogebäude mit einer Grundfläche von 1.350 m².

Das Ergebnis

Eine Planung, die die Infrastruktur für eine moderne Industrieanlage mit Verwaltungsgebäude bereitstellt.
