Das Ziel
Hohe Luftqualität im Verwaltungsgebäude.
Angenehme Arbeitstemperaturen beim Heizen und Kühlen.
Arbeitsplatzabsaugung in der Montagehalle.

Der Ansatz
Verwendung innovativer und wirtschaftlicher Technik.
Die besondere Herausforderung
- zukunftsorientierte Technik

Die schlaue Lösung
Die technische Gebäudeausrüstung (TGA) umfasst:
Heizung und Kühlung:
Heiz- und Kühlsystem mit einem 2-Leitersystem, Umschaltung erfolgt zentral.
Sole/Wasser-Wärmepumpe zur Grundlastbereitstellung und Gasbrennwertkessel für die Spitzenlastabdeckung.
Heizlast 120 kW, Erhitzer Lüftung und Warmwasserbereitung
Kessel 311 kW.
Kühllast 140 kW inkl. Lüftung.
Temperierung der Verwaltung über Fußbodenheizung, Heiz- und Kühldecke.
Temperierung der Montagehalle und Azubi Halle über Betonkerntemperierung.
Lüftung:

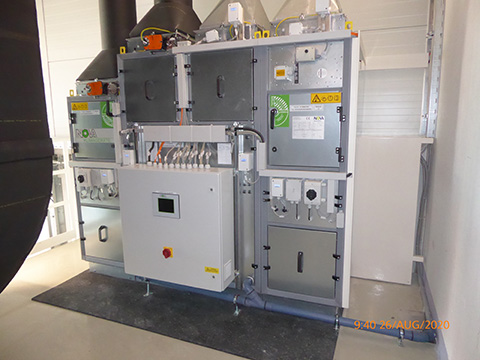

Lüftungsgerät Verwaltung: 9.000 m³/h mit Wärmerückgewinnung.
Lüftungsgerät Montagehalle für einzelne Arbeitsplatzabsaugung 500 m³/h mit Wärmerückgewinnung.
Lüftungsgerät Azubi Halle (Lehrwerkstatt): 13.000 m³/h mit Wärmerückgewinnung.
Zu- und Abluft Technikraum über Rohrventilatoren für Zu- und Abluft.
Sanitär:
Zentrale Warmwasserbereitung über Frischwasserstation.
Elektro:
Kundeneigene Transformatorstation 1500 kW mit Abgangsverteilung und Messeinrichtung.
Energieverteilung im Gebäude.
Spannungsversorgung für Maschinentestläufe per 1000A – Stromschiene.
Separate Messeinrichtung Wärmepumpe.
KNX-Installation für Beleuchtung, Jalousieansteuerung und Raumtemperaturregelung.
Flächendeckende Brandmeldeanlage.
Sicherheitsbeleuchtung über zentrale Batterieanlage.
Strukturierte Datenverkabelung auf Primär-, Sekundär- und Tertiärebene.
Erstellung von Grundrissplänen, Schemen und Verteilerstromlaufplänen.
Der Leistungsumfang für Umwelttechnik Bojahr
- Planung der kompletten technischen Gebäudeausrüstung für Heizung, Kühlung, Lüftung, Sanitär und Elektro
- Ausschreibung der Gewerbe Heizung, Kühlung, Lüftung, Sanitär und Elektro
Das Ergebnis
Innovative Planung der technischen Gebäudeausrüstung für das Verwaltungsgebäude.
Eine schöne und gut be- und entlüftete Lehrwerkstatt.
